В наличии

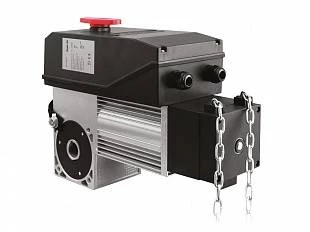

Электромеханический привод вального типа Shaft-60 предназначен для автоматизации промышленных секционных ворот.
97 903.80 р.
Купить В корзине
Задать вопрос

Зона применения

Зона применения

Противопожарные секционные ворота

Зона применения

Промышленные секционные ворота всех типов

Преимущества

  1. Возможность разблокировки редуктора при отключении электроэнергии для управления воротами вручную

  2. Отдельная клемма для подключения светофора без использования дополнительного блока управления

  3. Точная регулировка крайних положений ворот при помощи концевых выключателей кулачкового типа

  4. Возможность ручного управления воротами при помощи цепи в случае долговременного отключения электроэнергии

  5. Повышенный уровень IP благодаря уплотнителям и герметезации кабель-вводов. Возможность установки привода на объектах с повышенной влажностью

Дизайн

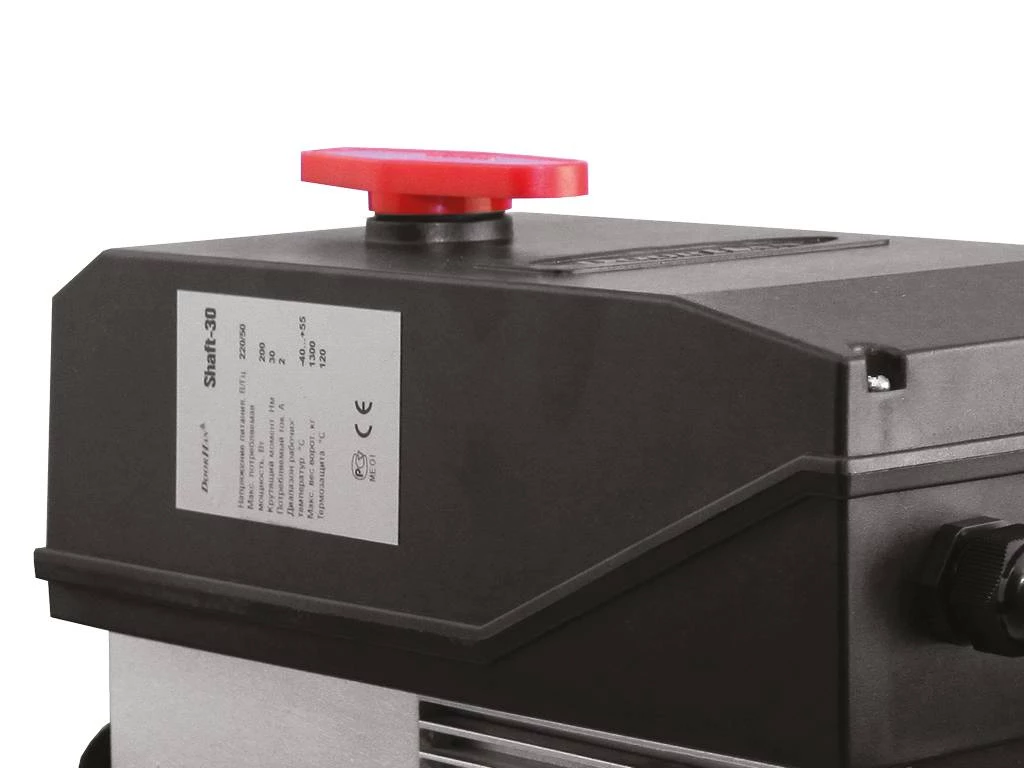

Рычаг разблокировки редукторa

Рычаг разблокировки редукторa

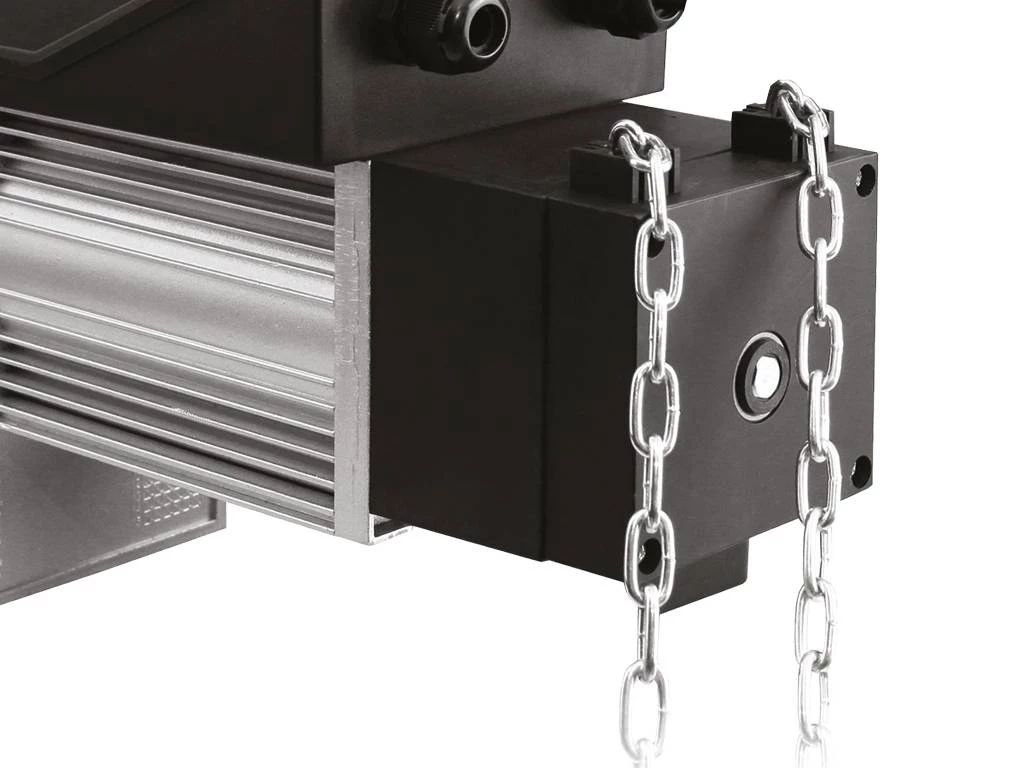

Цепной редуктор

Цепной редуктор

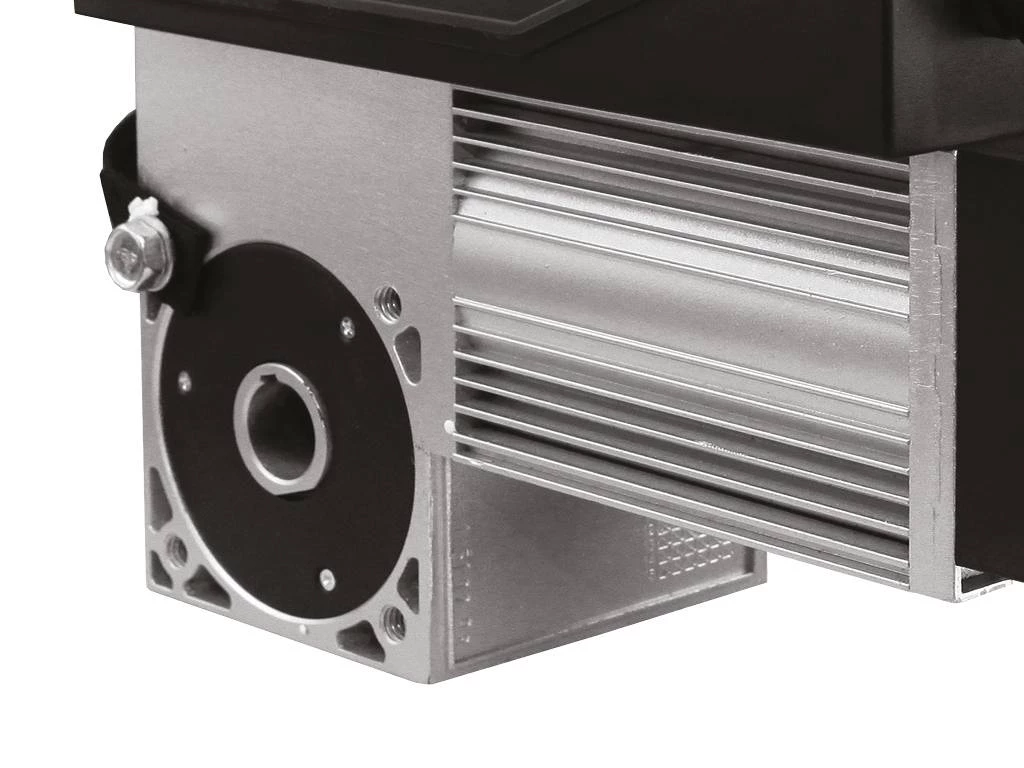

Высокий уровень теплоотдачи двигателя

Высокий уровень теплоотдачи двигателя

Таблица размеров

Параметр Показатель
Площадь ворот, м² 28

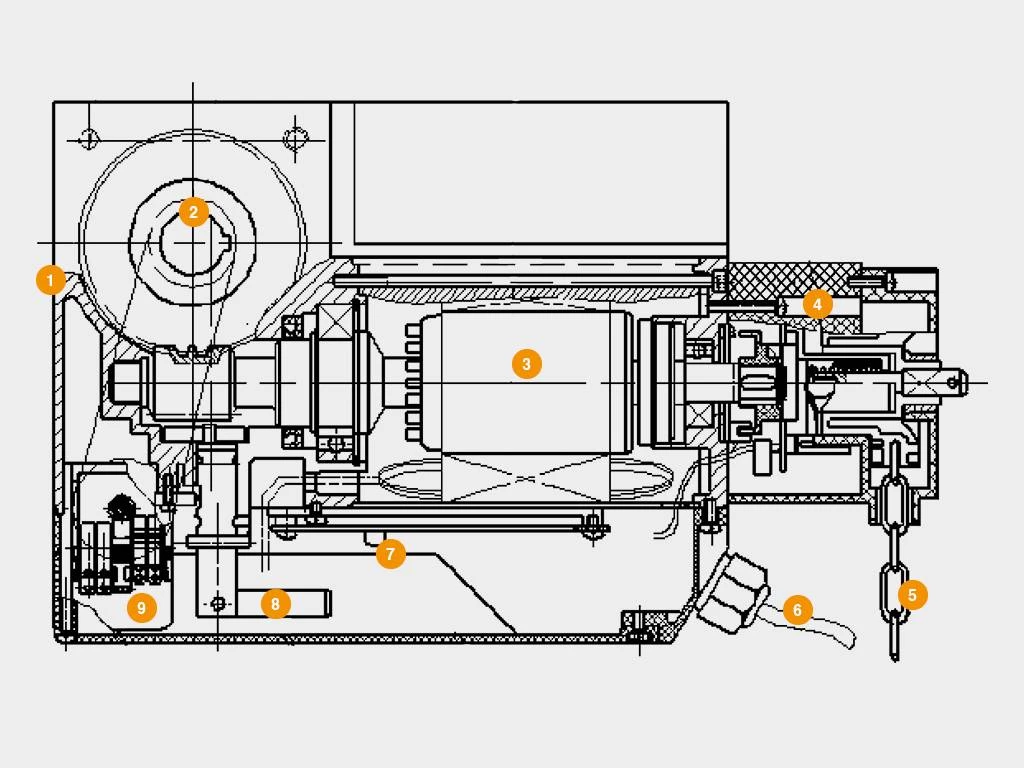

Конструкция

  1. Корпус редуктора
  2. Отверстие под вал ворот
  3. Двигатель
  4. Узел ручной цепи
  5. Ручная цепь
  6. Кабель
  7. Клеммная колодка
  8. Рукоятка расцепителя
  9. Концевик

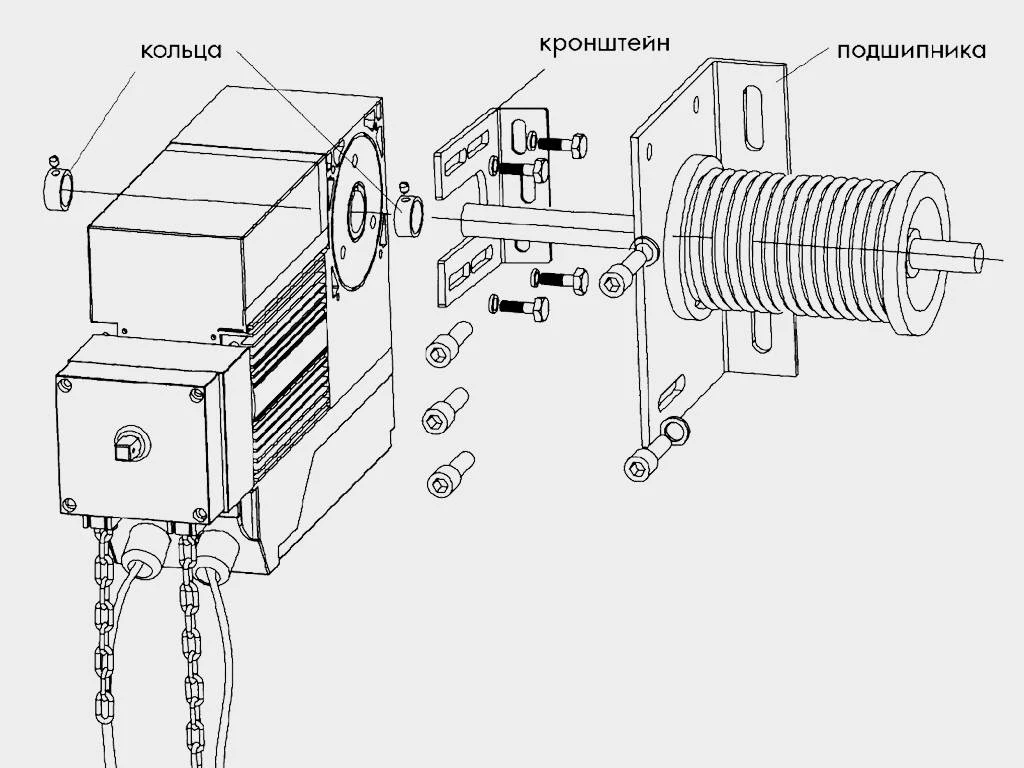

Способы монтажа

Монтаж производится на вал ворот с помощью кронштейна, шпонки и стопорного кольцa. Кронштейн крепления присверливается к притолоке с помощью саморезов.


Условия эксплуатации продукции

  1. Перед тем как установить привод, убедитесь, что створки ворот отбалансированы и перемещаются плавно.
  2. Технические характеристики привода должны соответствовать климатическим условиям места эксплуатации.
  3. Не следует устанавливать и эксплуатировать автоматические системы в помещениях, используемых для хранения огнеопасных и взрывчатых веществ.
  4. При движении створок исключите возможность застревания посторонних предметов между движущимся и неподвижным элементами привода.
  5. Допускается использование только оригинальных запчастей и аксессуаров от DoorHan, чтобы исключить неполадки.
  6. Не оставляйте электрический двигатель со снятой цепью!
  7. Не эксплуатируйте автоматический привод при обнаружении неисправностей.
  8. Перед запуском электрического привода исключите присутствие посторонних предметов в зоне работы устройства.
  9. Движение транспорта и людей допускается после остановки створок и выключения привода.
  10. Не допускайте детей к использованию привода и его элементов.
  11. Исключите вмешательства в работу автоматической части устройства.

Упаковка

Упаковка в коробку Характеристики упаковки
Описание упаковка представляет собой картонную коробку стандартного размерa с логотипом производителя
Состав пленка, пенопласт, картонная коробкa
Ширина, мм 320
Высота, мм 190
Длина, мм 520

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности привода на 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии.


Привод Shaft-60 IP65 для промышленных секционных ворот - характеристики

Бренд Doorhan
Тип Автоматика для ворот
Двигатель, В 380
Диапазон рабочих температур, °С -40...+55
Интенсивность использования, % 60 %
Класс защиты IP IP65
Крутящий момент, Нм 60
Напряжение питания, В 380
Площадь ворот, м² 28
Скорость вращения мотора, об/мин 1400
